Автоподатчик F-Mark

от 275 000 рублей

Краткое описание

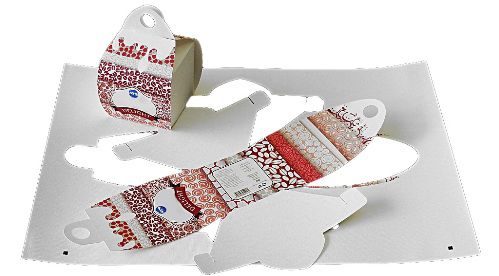

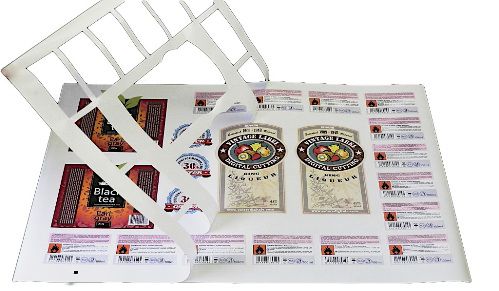

Опциональный модуль F-mark, подключающийся к рулонному режущему плоттеру CE6000-40 / 60 Plus, предназначен для автоматической подачи и вывода материалов. Его использование позволяет значительно упросить работу оператора, повысить производительность и, таким образом, оптимизировать процесс перфорации и резки при изготовлении упаковки, этикеток, наклеек, открыток и другой продукции плотностью до 350 г/м2.

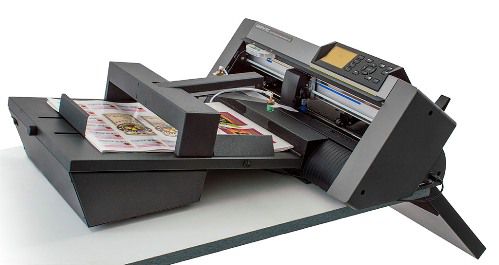

Автоподатчик Graphtec F-mark состоит из трёх элементов: подающего лотка, вмещающего стопу толщиной до 35 мм, камеры для считывания меток позиционирования, закрепляющейся на плоттере, и приёмного лотка. Форматы материалов: 210*297 – 350*500 мм.

Конструктивные преимущества:
  • Мобильный рычаг с вакуумными присосками, в непрерывном режиме поднимающий материалы из лотка и подающий их в плоттер;
  • Вакуумный компрессор, обеспечивающий работу автоподатчика F-Mark без использования внешних источников питания;
  • Возможность загрузки листов в процессе работы устройства;
  • Удобное и интуитивно понятное программное обеспечение для управления заданиями;
  • Камера, считывающая метки (до 4 мм) для контурной резки, что делает подачу материла предельно точной (если не требуется резка с высокой точности, функцию чтения меток можно отключить).

Скорость резки листа формата A3 на рулонном плоттере Graphtec CE6000-40 / 60 Plus при подключении автоподатчика F-Mark составляет 30-40 секунд (включая время на считывание меток). Это в несколько раз быстрее, чем резка материла с ручной подачей!

  • Полные технические характеристики
  • Конфигурации и комплектация
  • Документация и информационные материалы
  • Расходные материалы
Вся система (автоподатчик и плоттер)
Поддерживает размеры материала
A4 (297 x 210 мм), SRA4 (320 x 235 мм)
(при загрузке в альбомной ориентации)
A3 (297 x 420 мм), A3+ (станд. 329 x 483 мм), SRA3 (320 x 450 мм)
(при загрузке в портретной ориентации)
Подключение к ПК
Один USB порт (USB–hub на 3 выхода входит в комплект для подключения плоттера и автоподатчика)
Питание
От 100 до 240 Вольт (требуется три розетки питания)
Рабочая среда
Температура: от 10 до 35 °C
Влажность: от 35 до 75 % RH (без образования конденсата)

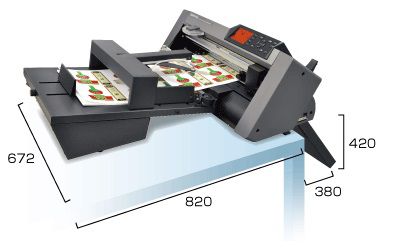

Размеры
При размещении на столе
- Размер подающей части: приблиз. 672 (Ш) х 820 (Д) х 266 (В) мм
- Размер принимающей части: приблиз. 672 (Ш) х 380 (Д) х 420 (В) мм
*СЕ6000-40/PLUS размещается на краю стола.
Вес
Приблиз. 25 кг
(плоттер: 11 кг, автоподатчик: 10 кг, приемщик листов: 4 кг)
Автоподатчик F-Mark
Поддерживаемые материалы
Ширина: от 279 до 350 мм, Длина: от 210 до 500 мм
(до 700 мм при использовании опционального кронштейна)
Плотность до 350 г/м2 (максимальная плотность материала для работы с автоподатчиком)
Емкость лотка подачи
200 листов или не более 35 мм в высоту (зависит от типа материала, толщины, плотности и т.д.)
Интерфейс
USB 2.0
Источник питания
Адаптер переменного тока, от 100 до 240 В переменного тока, прибл. 60 ВА при выходной мощности
Совместимые стандарты
Основной корпус: знак cNus, знак CE, FCC
Адаптер переменного тока: UL, cUL, знак CE, FCC, PSE, CCC
ПО для резки
Поддерживаемые ОС
Windows 10, 8.1, 8, 7
Формат данных для резки
ai (Illustrator версии 8) и eps
