Graphtec CE6000-40 / 60 / 120 Plus

от 95 000 рублей

Краткое описание

Рулонные плоттеры серии Graphtec CE6000 Plus предназначены для резки самоклеящейся виниловой, флуоресцентной, светоотражающей плёнки, ПВХ, бумаги и других материалов.

В зависимости от задач, можно выбрать одну из трёх моделей данного оборудования:

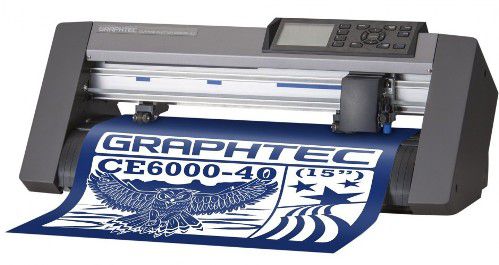

   • Graphtec CE6000-40 Plus. Область применения: производство наклейки и этикетки. Макс. область резки: 375 мм x 50 м;

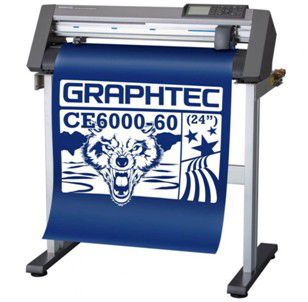

   • Graphtec CE6000-60 E / ES Plus (модель с постфиксом ES оборудована напольным стендом). Область применения: изготовление текстильной продукции с нанесением изображения методом термотрансферной печати. Макс. область резки: 603 мм x 50 м

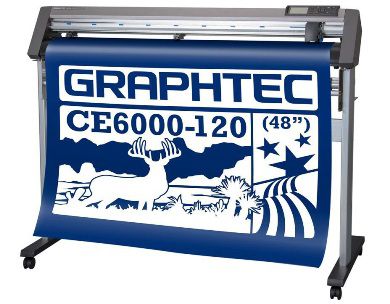

   • Graphtec CE6000-120 Plus. Область применения: широкоформатная продукция, используемая в наружной и интерьерной рекламе (баннеры, POP-материалы и др.). Макс. область резки: 1213 мм x 50 м.

Ключевые преимущества:
   • Автоматическая система подачи листового материала (при установке автоподатчика F-Mark, только для CE6000-40 / 60);
   • Производительность (скорость резки до 600-1000 мм/с в зависимости от модели);
   • Резка материалов до 2 метров (Graphtec CE6000-40 Plus) и до 5 метров (Graphtec CE6000-60 / ES / 120 Plus) с гарантированной точностью. Для точной резки более длинных макетов (до 50 метров) предусмотрена функция автоматического разделения;
   • Датчик оптического позиционирования, считывающий регистрационные метки (позволяет вырезать заранее напечатанные изображения);
   • Два режима перфорации (резка насквозь или верхнего слоя материала) для производства наклеек и этикеток.

Режущие рулонные плоттеры данной серии оснащены большой жидкокристаллической панелью с русскоязычным интерфейсом. В меню есть два режима работы:
   • Стандартный (оператор настраивает все параметры заданий);
   • Простой (администратор задаёт параметры макета, оператор выбирает тип материала и запускает задание).

В стандартную комплектацию входит четыре вида программного обеспечения:
   • Pro Studio для операционной системы Widows. Функции: изготовление макетов (штриховка, изготовление автоформ, редактирование, импорт файлов с расширением EPS, Ai, CMX, PDF).
   • Pro Studio Plus (опция). Дополнительно позволяет присваивать штрих-код макету для последующего удобства работы и автоматизации резки, создавать проекты с использованием страз и др.
   • Cutting Master 4 (плагин программ Adobe Illustrator, CorelDRAW). Функции: предпросмотр, настройка параметров работы инструментов и резки, установка меток позиционирования и др.
   • Studio для операционной системы Macintosh. Функции: изготовление макетов, установка параметров резки, меток позиционирования и др.
   • Plotter Controller для Windows. Функции: настройка и управление плоттером с компьютера.

  • Полные технические характеристики
  • Конфигурации и комплектация
  • Документация и информационные материалы
  • Расходные материалы
Максимальная скорость
СЕ6000-40: 600 мм/с, все направления
СЕ6000-60: 900 мм/с, в направлении 45º
СЕ6000-120: 1000 мм/с, в направлении 45º
Максимальное ускорение
СЕ6000-40: 21,2 м/с2 (2,2G), в направлении 45º
СЕ6000-60: 21,2 м/с2 (2,2G), в направлении 45º
СЕ6000-120: 13,9 м/с2 (1,4G), в направлении 45º
Максимальное давление на нож
мгновенное / гарантированное
СЕ6000-40: 3.23N (330 г) / 4.41N (450г) , 38 шагов
СЕ6000-60: 4.90N (500 г) / 4.41N (450 г), 38 шагов
СЕ6000-120: 4.90N (500 г) / 4.41N (450 г), 38 шагов
Загружаемый материал
мин. ширина, мм / макс. ширина, мм
СЕ6000-40: 50 / 484
СЕ6000-60: 50 / 712
СЕ6000-120: 120 / 1346
Прижимные ролики
СЕ6000-40: 2 ролика
СЕ6000-60: 2 ролика
СЕ6000-120: 4 ролика
Минимальный отступ макета от края материала
Нормальный режим: Спереди 15 мм, Сзади 30 мм, Слева/Справа 15 мм Расширенный режим: Спереди 10 мм, Сзади 30 мм, Слева/Справа 5 мм * В расширенном режиме гарантированная точность неприменима. * При перфорации отступ Сзади 35 мм 35 мм. * При позиционировании (ARMS) эффективная область резки не уменьшается.
Область гарантированной точности
СЕ6000-40: 356 мм x 2 м
СЕ6000-60: Стандартная: 584 мм x 2 м, с корзиной: 584 мм x 5 м
СЕ6000-120: Стандартная: 1194 мм x 2 м, с корзиной: 1194 мм x 5 м
Повторяемость
Максимум 0.1 мм, до длины 2 м
(при стандартных условиях, определенных Graphtec)
Оптическое позиционирование
Оптический сенсор для меток, ARMS5.0
(по 4/3/2 меткам, поточное, сегментирование, автопоиск, копирование и т.д.)
Отступ меток от края (миним.)
Тип меток 1: Спереди 15 мм, Сзади 35 мм, Слева/Справа 15 мм
Тип меток 2: Спереди 17 мм, Сзади 37 мм, Слева/Справа 15 мм
* максимальная длина 2 м
Инструменты и держатели
Число инструментов: 1, Тип держателя в каретке: двойной, эллиптический (как у FC8000)
Перфорация
есть
Режимы управления
Стандартный / простой
Тип материала
Самоклящаяся пленка (за исключением высокоинтенсивной светоотражающей) до 0.25 мм, ПВХ, полиэстер, бумага (на кэрриере ) и т.д.
Интерфейс
RS-232C, USB2.0 (Full speed)
Язык управления
GP-GL, эмуляция HP-GL™ (ручной выбор, автоматический выбор)
Дисплей
3.7‛ графический, LCD –дисплей (240 x 128 точек),
поддержка 10 языков, в том числе РУССКИЙ
Программы в комплекте
Драйвер для Windows, Graphtec Pro Studio, Cutting Master 4, Plotter Controller
Габариты (ДхШхВ), мм
СЕ6000-40: 672 x 338 x 266
СЕ6000-60: 900 x 593 x 1046
СЕ6000-120: 1541 x 736 x 1250
Вес, кг
СЕ6000-40: около 10,5
СЕ6000-60: около 21, со стендом
СЕ6000-120: около 40,5, со стендом
Предмет
Описание / Наименование / Код
Кабель питания
220 В
Держатель ножа
PHP33-CB09N-HS
Нож плоттера
CB09UB
Нож для отрезания материала от рулона
Q-100P
Держатель капиллярного фломастера
PHP31-FIBER
Капиллярный фломастер
KF700-BK (черный), для СЕ6000-40
Лупа
PM-CT-001
Кэрриер самоклеящийся
Размер A3, для СЕ6000-40
Держатель рулона
для СЕ6000-40 / 60
Стенд
STO101. для CE6000-120
Кабель USB
2.9 м,
DVD ROM CBL1112ACL2-2.9M Инструкция по эксплуатации; Драйвер для Windows; Контроллер плоттера; Графическая программа Graphtec Pro Studio (Win/Mac); Скрипт Cutting Master 4 для Adobe Illustrator (Win/Mac) и CorelDRAW (Win)
Руководство по быстрому старту
1
Инструкция по безопасности
1
Стенд (опция) STO100, для CE6000-60
Корзина (опция)
PG0100, для CE6000-60
Корзина (опция)  PG0101, для CE6000-120
Get Adobe Reader

Для просмотра документов в формате PDF необходимо установить программу Acrobat Reade версии 5 или выше. Acrobat Reader распространяется компанией Adobe Systems. Пройдите, пожалуйста, по ссылке для бесплатной загрузки программы.

Код Название, описание, параметры
CB15U Нож, диаметр 1,5 мм, угол 45º, для плотных материалов
CB15U-K30 Нож, диаметр 1,5 мм, угол 30º, для плотных материалов или мелких деталей
CB15UA Нож, диаметр 1,5 мм, угол 45º, для светоотражающей пленки
CB09UB-K60
Нож, диаметр 0,9 мм, для тонких пленок и мелких деталей
СВ 30UC
Нож, диаметр 3,0 мм, для толстых твёрдых материалов от 1,5 мм до 2,5 мм
PHP33-CB15N-HS Держатель для ножей CB15U, CB15U-K30, CB15UA
PHP35-CB09-HS Держатель для ножа CB09UB-K60
PHP34-CB30N-HS Держатель для ножа СВ 30UC
