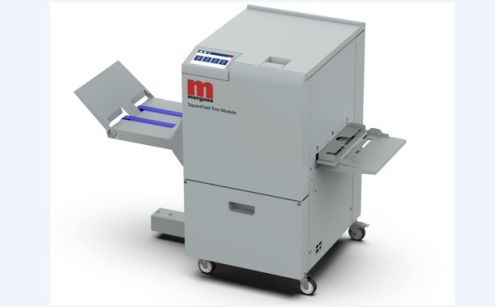

Устройство квадрачения / подрезки SquareFold Trim Module

Morgana SquareFold Trim Module
Узнать цену

Краткое описание

Morgana SquareFold Trim Module (SFT) – уникальный модуль для послепечатной обработки брошюр и книг на скобе, сочетающий в себе сразу две функции – преобразования корешка из стандартного в квадратный (квадрачения) и трёхсторонней подрезки. При необходимости его можно использовать только для одной их этих задач.

В отличие от Morgana Squarefold 104, он не стыкуется в линию брошюровщиком и работает только как отдельное устройство. Заранее скреплённый и сфальцованный блок бумаг загружается в приёмный лоток в ручном режиме.

С помощью SquareFold Trim Module производство брошюр и книг на скрепке становится более прибыльным, быстрым и удобным. Его установка и использование позволяет:
  • Повысить добавочную стоимость продукции (изделие с аккуратным квадратным корешком продаётся дороже, чем с обычным);
  • Сэкономить место при хранении и транспортировке (готовый тираж становится более компактным, а стопа не рассыпается)
  • Автоматизировать процесс подрезки по трём сторонам (без использования гильотинной резальной машины).

Модуль Morgana SquareFold Trim (SFT) оснащён сенсорной панелью управления с интуитивно понятными настройками, где устанавливаются все параметры заданий (формат продукции, расстояние от края при подрезке сверху/снизу, сбоку и др.).

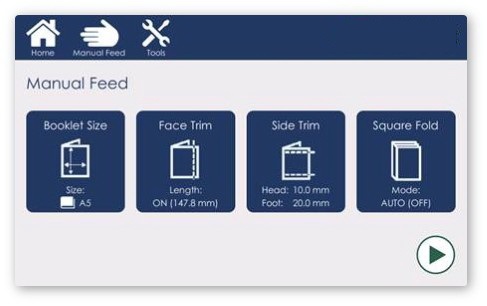

Morgana SquareFold Trim Module - панель управления

Благодаря такому интерфейсу машиной может управлять оператор с любым уровнем подготовки.

Данное устройство работает с материалами плотностью от 63 до 350 г/м². Оно может обработать брошюру толщиной до 50 листов (в зависимости от плотности). Машина поддерживает форматы от 148,5x100 до 320x310 мм. Расстояние от реза до края может варьироваться в диапазоне от 1 до 210 мм по передней кромке и от 1 до 24 мм по бокам.

Компактные размеры (длина: 1415 мм, ширина: 700 мм) позволяют установить данный модуль не только в типографии, но и в ограниченном пространстве печатного салона или копицентра. Средний рабочий цикл SquareFold Trim Module составляет 20 000 брошюр в месяц.

  • Полные технические характеристики
  • Конфигурации и комплектация
  • Документация и информационные материалы
  • Расходные материалы

Максимальная плотность материала

350 г/м²

Минимальная  плотность материала

63  г/м²

Максимальное количество листов в блоке

50 шт.

Минимальное количество листов в блоке

1 шт.

Максимальный формат брошюры на входе

320x310 мм.

Минимальный формат брошюры на входе

148x105 мм.

Максимальный формат брошюры на выходе

320 x 310 мм (в исходном виде)
318 x 309 мм (с подрезкой  по трём краям)

Минимальный формат брошюры на выходе

148,5x100 мм

Максимальное расстояние от реза
до передней кромки

210 мм

Минимальное расстояние от реза
до передней кромки

1 мм

Максимальное расстояние от реза
до края по бокам

24

Минимальное расстояние от реза
до края по бокам

1

Габариты (длина x ширина)

1415x700 мм

Средний рабочий цикл

20 000 брошюр в месяц
