Graphtec FCX4000-50ES / 60ES
Краткое описание

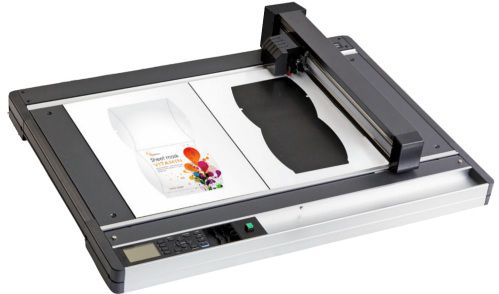

Режущие планшетные плоттеры Graphtec FCX4000-50ES и FCX4000-60ES используются для резки самоклеящейся плёнки, бумаги и картона плотностью до 0,5 мм, резины, прозрачного пластика для упаковки и других материалов. Максимальная производительность данных устройств составляет 700 мм/сек.
Режущие плоттеры Graphtec серии FCX4000 применяются при производстве коротких тиражей и «пилотных» экземпляров упаковки, этикетки, наклеек (стикеров), промышленных материалов, лекал для одежды, обуви и другой продукции. Возможность установки двух инструментов одновременно: ножа и биговщика/фломастера, что позволяет изготовить конечный продукт за одну операцию.

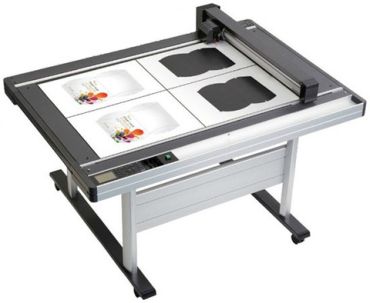

Graphtec FCX4000-60ES отличается от FCX4000-50ES только максимально возможной областью резки - 976×660 мм и 660×488 мм соответственно, габаритами, весом и возможностью установки дополнительного напольного стенда (для FCX4000-60ES). По всем остальным техническим характеристикам они абсолютно идентичны.
Одна из технологических особенностей этих плоттеров – подвижной механизм повышенной жёсткости. Это обеспечивает точность резки даже при сильном давлении на нож. Кроме того, такая конструкция позволяет делать на этом устройстве биговку с изгибом.
Другие преимущества:
• Система автоматического поиска меток приводки материала (ARMS);
• Настройка и обработка заданий с USB-накопителя, подключаемого к плоттеру;
• Возможность присвоения индивидуального кода макету для повторяющихся заданий (код считывается специальным устройством и может храниться в виде файлов на USB-накопителе);
• Электростатический способ крепления материала (менее шумный, чем вакуумный);
• Клейкий коврик (опиционально) для «тянущихся» материалов, ПВХ и бумаг плотностью от 350 г/м2;
• Лупа для регулировки длины лезвия ножа;
• Инструмент для биговки PM-CT-002, обеспечивающий обработку материла без трещин и шелушения поверхности.
В стандартную комплектацию режущих плоттеров Graphtec FCX4000-50ES и FCX4000-60ES входит три вида программного обеспечения:
• Graphtec Pro Studio, использующееся для изготовления макетов и включающее в себя функции штриховки, редактирования, создания автоформ и др. Позволяет настроить конфигурацию устройства и другие параметры;
• Cutting Master 4 (плагин для CorelDRAW и Adobe Illustrator). Включает в себя функции предварительного просмотра, настройки параметров резки, установки параметров инструментов, создания меток позиционирования и др.;
• Graphtec Studio для процессоров на базе MAC. Удобное в использование ПО, использующееся для изготовления макетов;
Graphtec Pro Studio Plus (опционально) - более продвинутая версия Graphtec Pro Studio, включающее в себя дополнительные функции изменения символов и изображений файла, шаблоны для страз, изменения вектора линии реза и многое другое.
- Полные технические характеристики
- Конфигурации и комплектация
- Документация и информационные материалы
- Расходные материалы
| Конструкция |
Планшетный режущий плоттер, цифровой сервопривод |
| Способ крепления материала |
Электростатический |
| Область резки |
FCX4000-50ES: 660мм × 488мм FCX4000-60ES:976мм × 660мм |
| Макс.ширина материала (по Y-оси) |
FCX4000-50ES: 536 мм FCX4000-60ES: 708 мм |
| Рулонный материал |
N/A |
| Макс.скорость резки |
750мм/с |
| Давление на нож |
Инструмент 1:Макс. 5.88 N (600 гр) Инструмент 2:Макс. 5.88 N (600 гр) |
| Устанавливаемое давление на нож |
Инструмент 1: в 48 шагов Инструмент 2: в 48 шагов |
| Мин.размер символов |
Приблиз. 10 мм в кв. (в зависимости от шрифта и типа материала) |
| Программное разрешение |
GP-GL mode: 0.1/0.05/0.025/0.01 мм, HP-GL™ : 0.025 мм |
| Линейная точность |
Макс.0.2% или 0.1мм |
| Перпендикулярность |
FCX4000-50ES: Макс. 0.3 мм / 430 мм FCX4000-60ES: Макс. 0.4 мм / 610 мм |
| Повторяемость |
Макс. 0.1 мм (без учета уменьшения материала, в режиме графики/резки)*1 |
| Стандартный интерфейс |
USB2.0 / RS-232C / Ethernet(10BASE-T/100BASE-TX) |
| Буферная память |
2 МБ |
| Командные режимы |
GP-GL and HP-GL™ эмуляция (устанавливается в меню или выбирается автоматически) |
| Количество инструментов |
2 инструмента |
| Тип инструментов |
Нож (легированная сталь), Перья (водные капиллярные), биговщик |
| Другие функции |
ARMS, резка/биговка на обратной стороне, функция копирования ARMS, резка/биговка в несколько подходов,USB оффлайн, штрих-код |
| Параметры сети |
100 до 240 V AC, 50/60 Hz (Автопереключение) |
| Энергопотребление |
Макс. 120 VA |
| Рабочие условия | Температура: +10 to +35 °C, Влажность: 35% to 75% RH (без конденсата) |
| Условия гарантирован.точности |
Температура: +16 to +32 °C, Влажность: 35% to 70% RH (без конденсата) |
| Габариты [Ш x Д x В] (Приблиз.) |
FCX4000-50ES: 1089 x 897 x 204 мм FCX4000-60ES: 1405 x 1069 x 204 мм (1405 x 1097 x 895 мм со стендом) |
| Вес (Приблиз.) |
FCX4000-50ES: 29кг FCX4000-60ES: 38кг (со стендом : 55кг) |
| Совместимые ОС*2 |
Windows 10/8.1/8/7，Mac OS X 10.7 to 10.11 / macOS 10.12 (Sierra) to 10.13 (High Sierra) (Graphtec Studio : 10.6-10.13, Cutting Master 4 10.7-10.13) |
| Поддерживаемое ПО*3 |
Стандартное: Graphtec Pro Studio(Win), Graphtec Studio(Mac), Cutting Master4(Win/Mac) Опция: Graphtec Pro Studio Plus (Win) |
| Совместимые сиаеларты |
Безопасность: UL/cUL, CE mark EMC: VCCI Class A, FCC Class A, CE mark (EN55032, другие) |
| ТИП МАТЕРИАЛОВ | |
| Самоклеящаяся пленка (ПВХ, флуоресцентная, светоотражающая) |
Толщина: до 0.25 мм Ножи:CB09UB |
| Жесткая бумага/картон (бумага для шаблонов) |
Толщина: до 0.5 мм Ножи:CB15U, CB15U-K30 |
| Пенополистирол |
Толщина: до 0.8 мм Ножи:CB15U-K30 |
| Пескоструйный резист |
Толщина: до 1.0 мм Ножи:CB15U-K20 |
| Картон/гофра F/G |
Толщина: До 1.2 мм Ножи: CB15U-K30 |
| Прозрачный пластик для упаковки |
Толщина: до 0.5 мм / до 1.0 мм Ножи: CB15U-K30 / CB15U |
| Высокоинтенсивная светоотражающая пленка |
Толщина: до 0.5 мм / до 1.0 мм Ножи: CB15UA-K30 / CB15UA |
| Предмет |
Описание |
|---|---|
| Шнур питания |
Тип кабеля различается в зависимости от региона |
| Держатель ножа |
PHP33-CB15N-HS |
| Ножи |
CB15U-1 (1 шт. / Упаковка) |
| Лупа |
PM-CT-001 (для проверки экструдированной длины лезвия) |
| Держатель ручки |
PHP31-FIBER |
| Водонепроницаемая ручка |
KF700-BK (черный) |
| Защитный лист |
PM-CR-002 для FCX4000-50ES / PM-CR-003 для FCX4000-60ES |
| USB-кабель |
Длина 2,9 м |
| DVD-ROM |
Пользовательская инструкция, Windows драйвер |
| Печатные документы |
Краткое руководство, Руководство по безопасности |
Для просмотра документов в формате PDF необходимо установить программу Acrobat Reade версии 5 или выше. Acrobat Reader распространяется компанией Adobe Systems. Пройдите, пожалуйста, по ссылке для бесплатной загрузки программы.
